亞新科輪轂檢測項目方案

返回列表 來源： 發布日期： 2018.11.19

花季APP下载安装廠家亞新科輪轂檢測項目方案



客戶需求


花季APP下载安装廠家亞新科輪轂檢測項目方案

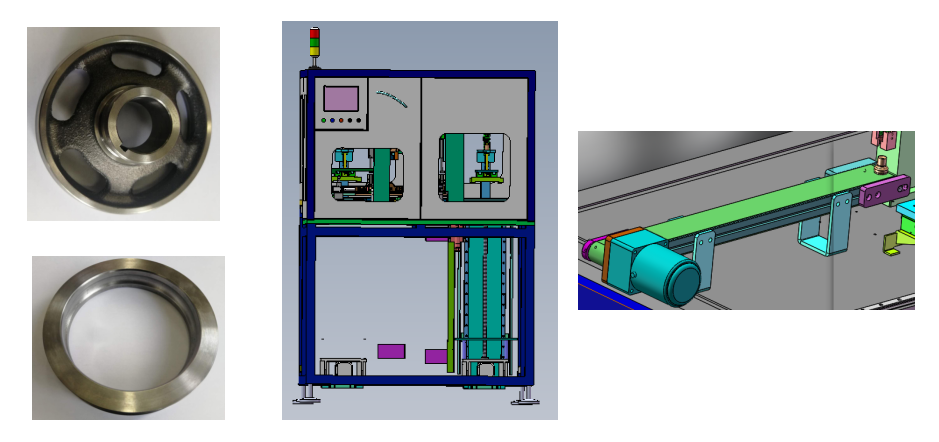

被測產品及具體尺寸



檢測要求：

1. 檢測上圖中的外徑、外徑、高度等星標尺寸；
2. 特別注意檢測圖中未標注的輪轂內孔直徑 28下公差0，上公差正0.05；
3. 係統包括上下料的整體解決方案。


設備方案

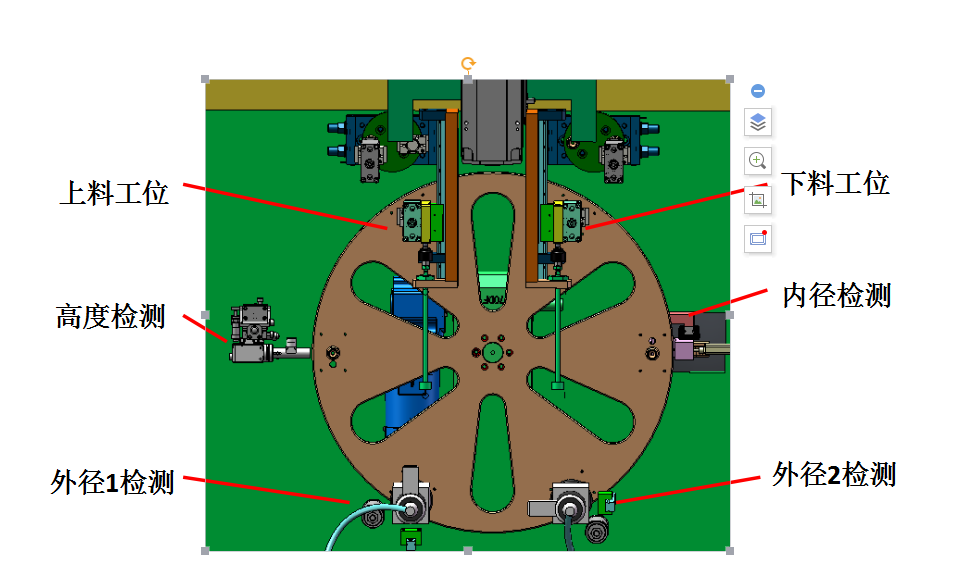

整機按模塊化思路設計，包括以下模塊：

  1. 上下料係統；
  2. 內孔檢測模塊；
  3. 高度檢測模塊；
  4. 外徑檢測模塊；
  5. 產品不同工位間轉運模塊；
  6. NG品剔除模塊；
  7. 設備安全防護措施。花季APP下载安装廠家亞新科輪轂檢測項目方案

注意：設備至少包括上下料、高度檢測、內徑檢測、外徑檢測等工位，每個尺寸至少布置一個工位。具體工位布置裝配時可能略有調整。


花季APP下载安装廠家亞新科輪轂檢測項目方案


注意：上圖為以前完成的案例示意圖，僅供參考。

方案說明：
1.可以實現高效率、高精度的尺寸檢測。
2.自動化監控定時等功能。
3.節拍10秒/個。
4. 不合格品揀出。
5. 輪轂和輪圈為2台設備分別檢測。

6.上下料、不合格品揀出都采用傳送帶設計。

7.安全防護係統。

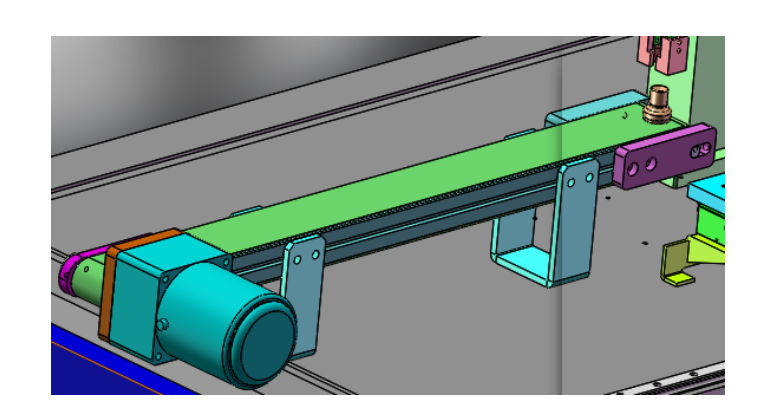

上下料模塊：

花季APP下载安装廠家亞新科輪轂檢測項目方案

上下料部分采用傳送帶設計，工人提前將產品放在傳送帶上。

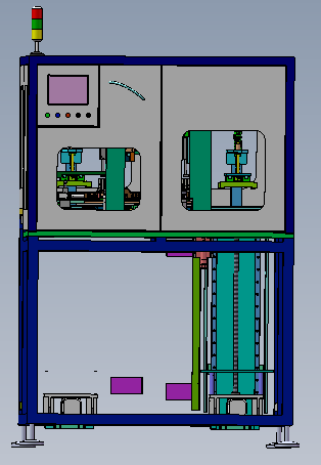

高度、內外徑等檢測設備


花季APP下载安装廠家亞新科輪轂檢測項目方案

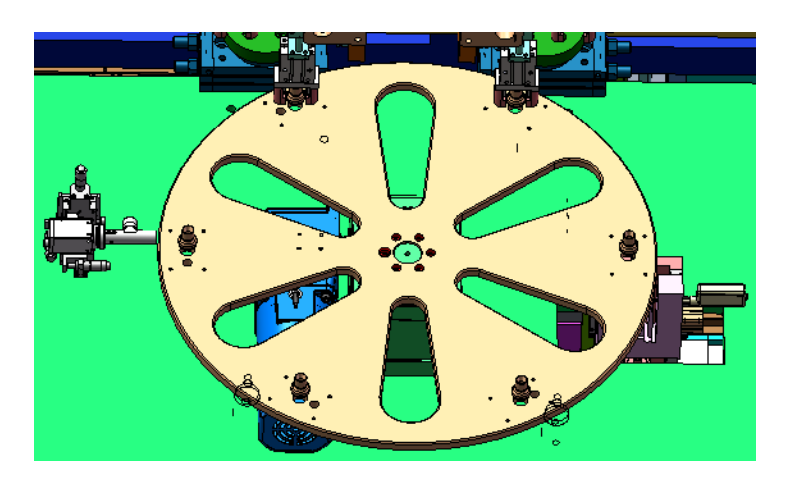

產品不同工位間轉運模塊

花季APP下载安装廠家亞新科輪轂檢測項目方案

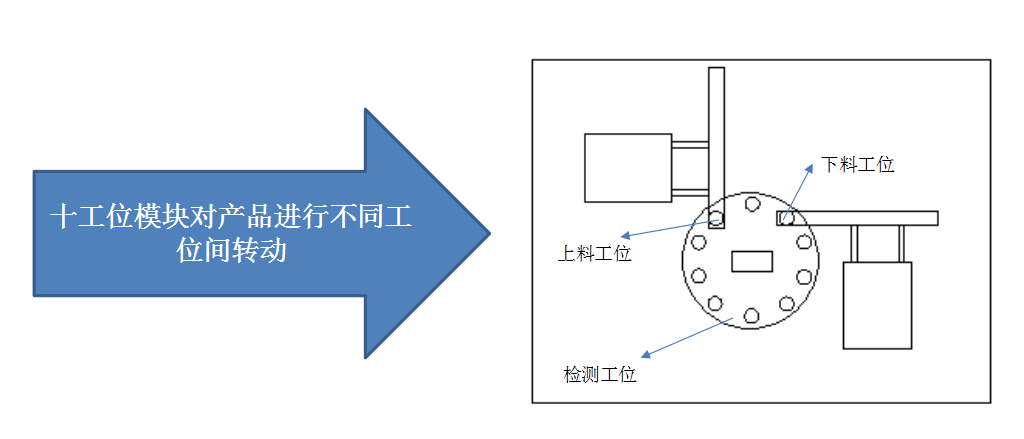

多工位模塊對產品進行不同工位間轉運。


NG品剔除模塊

花季APP下载安装廠家亞新科輪轂檢測項目方案

檢測合格的產品轉運進入下料傳送帶，不合格品進入NG品剔除模塊剔除。


設備安全防護措施


花季APP下载安装廠家亞新科輪轂檢測項目方案


設備帶有安全防護係統，有急停保護措施。

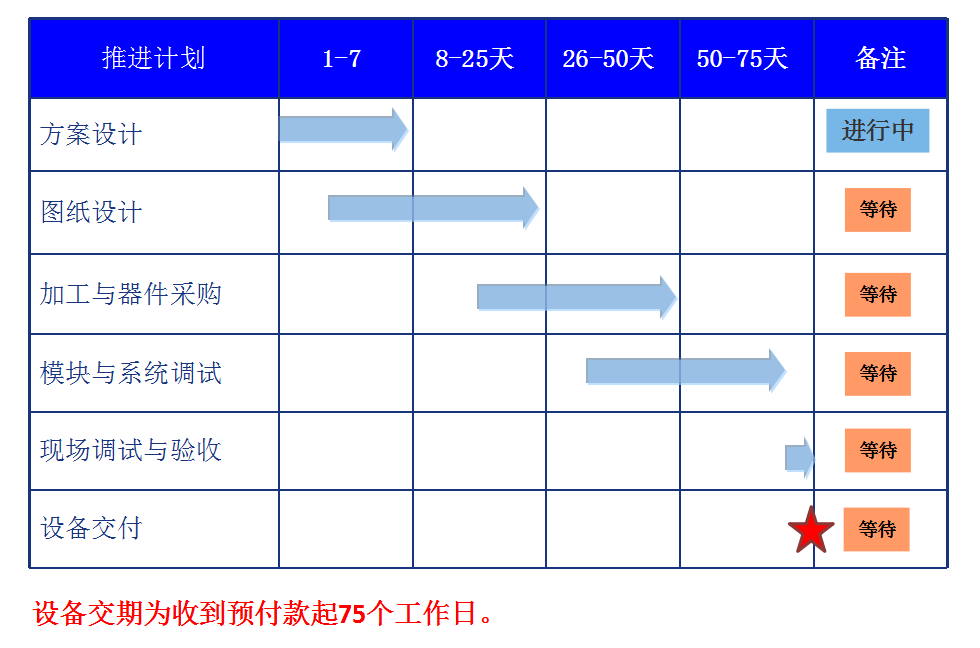

設備交期


花季APP下载安装廠家亞新科輪轂檢測項目方案


      花季APP下载安装廠家無錫花季网站传媒期待與您的合做!
